Строительство сварки геомембраны и меры предосторожности

Геомембрана — это высокоэффективный водонепроницаемый и противофильтрационный материал, широко применяемый в проектах полигонов ТБО, гидротехнического строительства, прокладки тоннелей, химической антикоррозии и противофильтрации водохранилищ. Качество сварочных работ напрямую определяет общий противофильтрационный эффект и срок службы геомембранного проекта. Научная и стандартизированная технология сварки, а также строгое соблюдение мер предосторожности при строительстве являются ключевыми гарантиями предотвращения утечек, повреждений и старения геомембран. В данной статье систематически представлены стандартный процесс сварки и основные меры предосторожности при строительстве геомембран.

1. Обзор процесса сварки геомембран

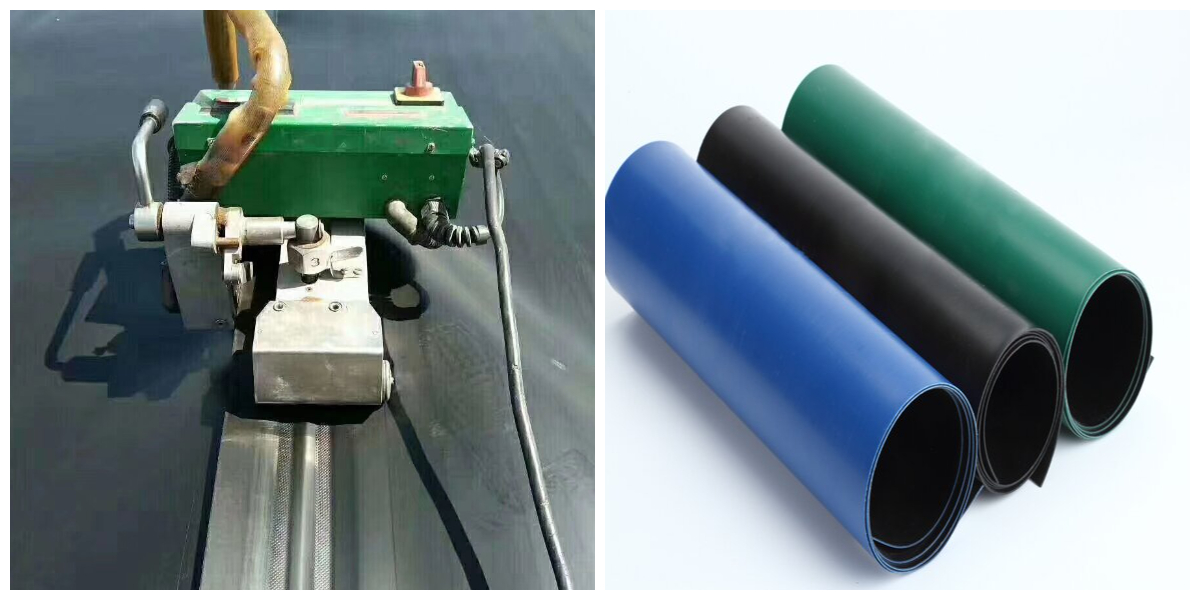

В настоящее время горячеклиновая сварка и экструзионная сварка являются двумя основными методами сварки геомембран в строительстве. Горячеклиновая сварка в основном используется для соединения внахлёст больших плоских геомембран, отличается высокой эффективностью, равномерным качеством сварки и стабильным эффектом склеивания. Экструзионная сварка применяется для особых участков, таких как углы, проходы труб, стыки стен и ремонт локальных дефектов сварки, что позволяет выполнить целенаправленное усиление и бесшовное соединение.

Весь процесс сварочных работ выполняется в последовательности: обработка основания → укладка и обрезка геомембраны → регулировка нахлёста → настройка оборудования → основная сварка → охлаждение и формовка → контроль качества → устранение дефектов. Каждый этап взаимосвязан, и любое нарушение технологии может привести к скрытым дефектам сварки.

2. Стандартные этапы сварочных работ

2.1 Подготовка основания и материалов

Перед началом сварочных работ необходимо тщательно очистить строительную поверхность основания, чтобы обеспечить её ровность, сухость и отсутствие примесей. Острые камни, гравий, корни деревьев, железные гвозди и другие твёрдые выступы на поверхности основания должны быть полностью удалены, чтобы предотвратить прокол геомембраны во время сварки и укладки. Одновременно проверьте качество сырья геомембраны и отбракуйте материалы с трещинами, отверстиями, старением, неравномерной толщиной и загрязнением поверхности. Геомембрана должна укладываться ровно и с правильным натяжением, чтобы избежать складок, вздутий и чрезмерного растяжения, обеспечивая соответствие ширины нахлёста проектным требованиям (обычная ширина нахлёста составляет 80–120 мм).

2.2 Наладка оборудования

Перед началом строительства выполните отладку машины для горячей сварки клином и экструзионной сварки. Заранее прогрейте сварочное оборудование, отрегулируйте температуру сварки, скорость движения и давление в зависимости от толщины и материала геомембраны. Для обычных геомембран из ПЭВП температура сварки обычно составляет 300–400 °C, а скорость движения — 2–4 м/мин. Сначала проведите пробную сварку на остатках той же партии, проверьте прочность на разрыв и герметичность пробного сварного шва. Только после того, как результаты испытаний будут соответствовать стандарту, можно приступать к основным работам.

2.3 Основные сварочные работы

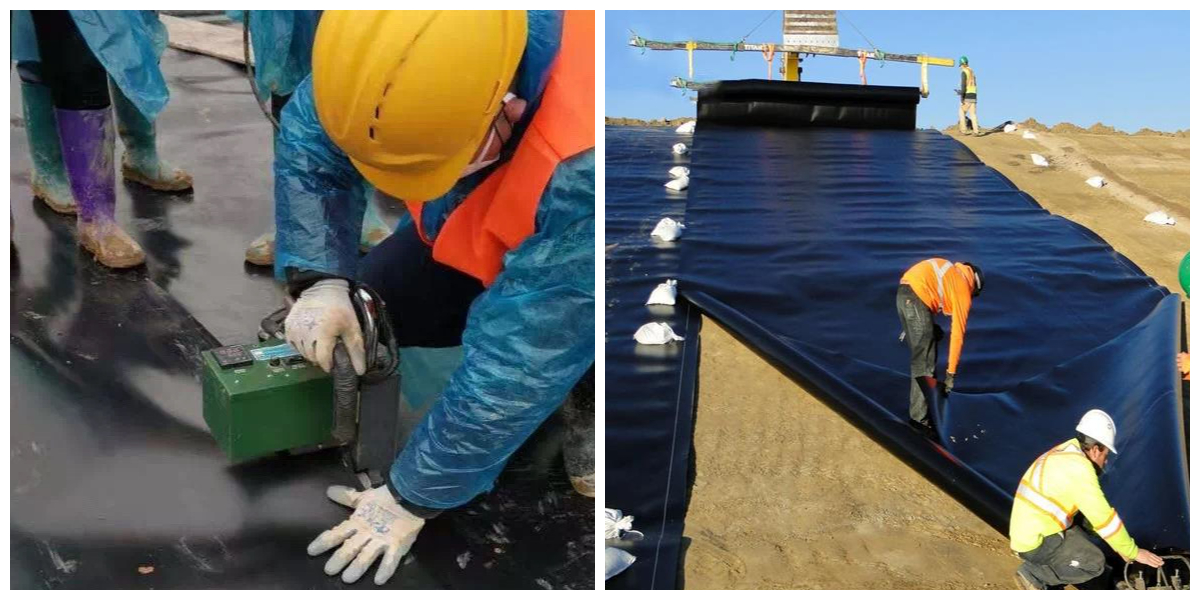

При горячей клиновой сварке точно выравнивайте нахлёсточные швы верхней и нижней геомембран, поддерживайте равномерный зазор нахлёста и размещайте лезвие горячего клина между двумя слоями мембран. Оборудование движется стабильно и непрерывно, а термоплавкое соединение осуществляется методом термокомпрессии. Сварной шов должен образовывать две равномерные и гладкие сварочные полосы одинаковой ширины, не допускаются пропуски сварки, ложная сварка или смещение.

Для особых участков, где невозможно выполнить горячую клиновую сварку, применяется экструзионная сварка. Используйте сварочный аппарат для экструзии соответствующей сварочной полосы геомембраны, заполняя и соединяя зазоры нахлёста и стыков. Сварочная полоса должна плотно соединяться с основной мембраной, иметь полное заполнение без зазоров, пузырей или трещин.

2.4 Охлаждение и формовка

После сварки шов геомембраны находится в высокотемпературном расплавленном состоянии, и до естественного охлаждения и формовки запрещается принудительное растяжение, сжатие и складывание. Время охлаждения должно составлять не менее 5–10 минут в зависимости от толщины мембраны, чтобы обеспечить полное затвердевание сварного шва и достижение прочности соединения проектных стандартов.

3. Ключевые меры предосторожности при строительстве

3.1 Меры предосторожности в отношении условий окружающей среды

Сварочные работы должны проводиться при благоприятных погодных условиях. Строго запрещается проводить работы в дождливую, снежную, туманную и ветреную погоду (при силе ветра выше 5 баллов). Поверхность геомембраны во время сварки должна оставаться сухой; если мембрана влажная от росы, дождевой воды или пыли, работы можно проводить только после протирки и высушивания. Температура окружающей среды при проведении работ предпочтительно составляет 10–35 °C. Слишком низкая температура приводит к недостаточному расплавлению геомембраны и плохой прочности сварного шва, а слишком высокая температура легко вызывает деформацию мембраны и пережог при сварке.

3.2 Меры предосторожности при выполнении работ

Сварщики должны пройти профессиональное техническое обучение и иметь удостоверение на право работы, лицам, не прошедшим обучение, запрещается эксплуатировать оборудование. В процессе сварки скорость движения и температура сварочного аппарата должны поддерживаться стабильными, запрещаются резкие остановки, ускорения или замедления, чтобы избежать неравномерной толщины сварного шва, локального перегрева, обугливания или недостаточного проплавления.

Следует максимально сокращать перекрестную сварку и наложение швов. При необходимости соединения швов следует применять метод шахматного наложения, чтобы избежать концентрации напряжений в местах соединений. Запрещается произвольная сварка на геомембране, все сварочные дорожки должны быть аккуратными и стандартизированными.

3.3 Меры по защите от повреждений и предосторожности

После укладки и сварки геомембраны запрещается движение строительной техники, размещение тяжелых предметов и хождение персонала по поверхности мембраны во избежание механических повреждений и трещин в сварных швах. При последующих строительных работах следует избегать контакта острых инструментов с геомембраной и сварными швами, а также их царапания. При обнаружении локальных повреждений или некачественных сварных точек необходимо своевременно провести ремонт путем вырезания дефектного участка и повторной сварки, после чего требуется повторная проверка.

3.4 Меры предосторожности при контроле качества

Все сварные соединения должны пройти комплексную проверку качества, включая внешний осмотр и испытания на прочность. По внешнему виду сварной шов должен быть гладким, равномерным, без пузырей, трещин, пережогов, пропусков сварки и ложной сварки. Для испытаний на прочность швы горячей сварки проверяются методом пневматического давления: стандартное давление поддерживается в течение 3–5 минут без падения; на образцах сварки проводится испытание на растяжение, при этом место разрыва после растяжения не должно находиться в сварном соединении.

Скрытые сварные швы и соединения в особых узлах должны проверяться по одному без пропусков, все некачественные сварные участки должны быть полностью исправлены до начала следующего этапа работ.

4. Меры предосторожности при ежедневном обслуживании и финишной отделке

После завершения сварочных работ очистите строительную площадку, своевременно накройте сварную геомембрану защитным геотекстилем, чтобы предотвратить длительное воздействие солнечных лучей и эрозию дождём, а также избежать старения и снижения эксплуатационных характеристик сварного шва. Для долгосрочно неиспользуемого сварочного оборудования очистите остатки сварочных материалов на лезвии и сопле, проведите техническое обслуживание и смазку оборудования, храните его в сухом и проветриваемом помещении, чтобы обеспечить стабильность последующего использования.

5. Заключение

Сварка геомембраны является ключевым процессом, влияющим на общее качество противофильтрационной защиты объекта. В ходе фактического строительства операторы должны строго соблюдать стандартную технологию сварки, тщательно контролировать условия окружающей среды, параметры работы и этапы контроля качества, а также в полной мере выполнять все строительные меры предосторожности. Стандартизированная сварка и совершенный контроль качества позволяют эффективно обеспечить прочность соединения, герметичность и долговечность швов геомембраны, избежать утечек в конструкции и создать надежную основу для безопасной и стабильной работы противофильтрационных сооружений.

Если у вас есть потребности в закупке геомембраны, строительстве и технических консультациях, пожалуйста, свяжитесь со мной через WhatsApp: +86 15553403434. Мы можем предоставить профессиональный подбор геомембраны, руководство по сварке на месте и комплексные решения по противофильтрационной защите для удовлетворения различных требований строительных проектов.
